產品介紹
產品介紹
螺旋洗砂機被廣泛用于砂石場、礦山、建材、交通、化工、水利水電、混凝土攪拌站等行業中對物料的洗選，同時也是制砂生產線，碎石生產線中必不可少的制砂產品。

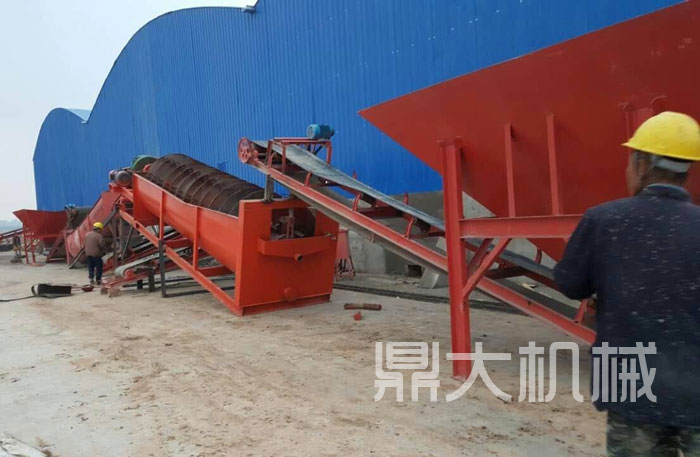

產品圖片
工作原理
螺旋洗砂機工作時，電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石有給料槽進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水；同時加水，形成強大水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用。干凈的砂石由葉片帶走，后砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作用。結構組成
1.該螺旋洗砂機結構簡單，葉輪傳動軸承裝置與水和受水物料隔離，大大避免了軸承因浸水、砂和污染物導致損壞的現象發生。2.該螺旋洗砂機用于砂石場洗砂時與傳統的螺旋洗砂機相比有明顯優勢如下：
<1>中細砂和石粉流失極少，所洗建筑砂級配和細度模數達到《建筑用砂》、《建筑用卵石、碎石》標準。
<2>該洗砂機除篩網外幾乎無易損件。
<3>使用壽命長，長期不用維修。
該螺旋洗砂機（洗沙機）采用先進技術，結合國內砂石行業實際情況研制的洗砂設備，該洗砂機具有洗凈高度，結構合理，產量大，洗砂過程中砂子流失少，尤其是其傳動部分均與水、砂隔離，故該洗砂機故障率大大低于目前常用洗砂機，是國內洗砂行業升級換代的選擇。
單螺旋技術參數
|
規格
|
XS0760
|
XS1075
|
XS1275
|
XS1575
|
|
|
螺旋直徑（mm）
|
750
|
1000
|
1200
|
1500
|
|
|
螺旋長度(mm)
|
6000
|
6000
|
7500
|
7500
|
|
|
螺旋轉速(r/min)
|
18
|
18
|
16
|
16
|
|
|
處理量（t/h）
|
15-30
|
30-50
|
50-80
|
80-120
|
|
|
配套電機(kw)
|
7.5
|
11
|
15
|
22
|
|
|
外形
尺寸 |
長（m）
|
7.8
|
9.6
|
9.7
|
9.9
|
|
寬（m）
|
0.8
|
1.25
|
1.44
|
1.85
|
|
|
高（m）
|
1.5
|
2.2
|
2.4
|
2.8
|
|
雙螺旋技術參數
|
規格型號 |
XS1500 |
XS2000 |
XS2400 |
XS3000 |
|
螺旋直徑(mm) |
750x2 |
1000x2 |
1200x2 |
1500x2 |
|
長度(mm) |
7500 |
7500 |
7500 |
7500 |
|
螺旋轉速(r/min) |
18 |
18 |
18 |
18 |
|
產量(t/h) |
60-80 |
80-150 |
150-220 |
180-280 |
|
配套電機(kw) |
7.5x2 |
11x2 |
15x2 |
22x2 |
|
長（m） |
9.6 |
9.6 |
10.3 |
10.5 |
|
寬 (m) |
1.75 |
2.25 |
2.65 |
3.35 |
|
高 (m) |
1.5 |
2.2 |
2.4 |
2.8 |
